AH-64D Apache wykorzystuje system HOCAS (Hands On Collective And Stick), który pozwala sterować większością funkcji śmigłowca bez odrywania rąk od sterów.
Poprawne przypisanie przycisków umożliwia szybkie sterowanie uzbrojeniem, sensorami oraz systemami pokładowymi podczas walki.
Klawiszologia
Zakładka: HOCAS

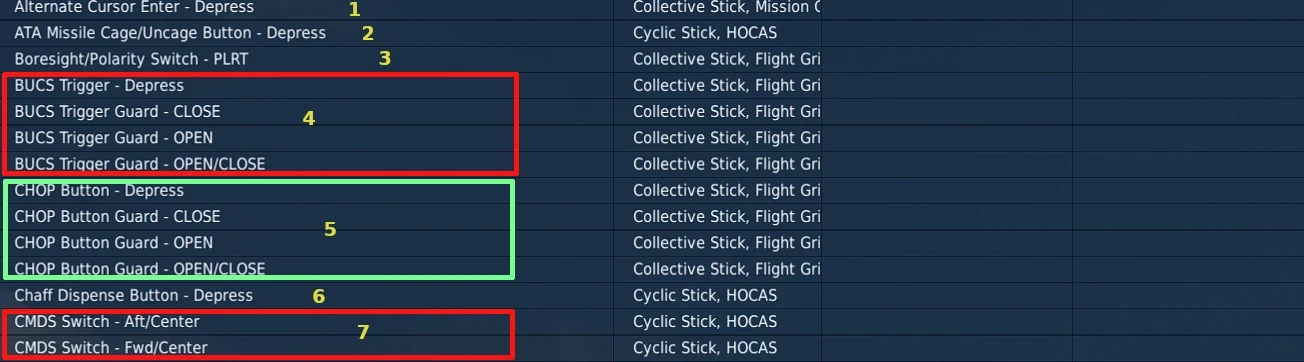

Alternate Cursor Enter – Depress: - alternatywny przycisk zatwierdzania kursora w systemach pokładowych.
- używany do potwierdzania wyborów na ekranach MFD/TADS bez używania głównego przycisku ENTER.
ATA Missile Cage/Uncage Button – Depress: - przycisk blokowania / odblokowania głowicy rakiety AIM-92 Stinger (ATA – Air-To-Air) - pozwala aktywować naprowadzanie rakiety na cel powietrzny
Boresight / Polarity Switch – PLRT. Przełącznik używany do dwóch funkcji: - boresight – kalibracja systemu celowania (wyrównanie sensorów z uzbrojeniem) - polarity – zmiana trybu obrazu FLIR (white hot / black hot)
BUCS Trigger – Depress: - spust systemu BUCS (Backup Control System) – awaryjnego systemu sterowania,
używany tylko w sytuacji awarii głównego systemu sterowania BUCS Trigger Guard – CLOSE / OPEN / OPEN-CLOSE:- osłona spustu BUCS zapobiegająca przypadkowemu użyciu
CHOP Button – Depress: - przycisk natychmiastowego odcięcia mocy silników (emergency engine chop) - używany w sytuacjach awaryjnych, np. pożar silnika lub twarde lądowanie CHOP Button Guard – CLOSE / OPEN / OPEN-CLOSE: - osłona zabezpieczająca przycisk CHOP przed przypadkowym wciśnięciem
Chaff Dispense Button – Depress: - natychmiastowe wypuszczenie chaff (dipoli radarowych) - używane do zakłócania radarowych pocisków przeciwlotniczych
CMDS Switch – Aft / Center
CMDS Switch – Fwd / Center Przełącznik Countermeasure Dispensing System (CMDS)
- Forward – uruchamia program wyrzutu flar/chaff
- Aft – zatrzymuje lub zmienia program
- Center – pozycja neutralna

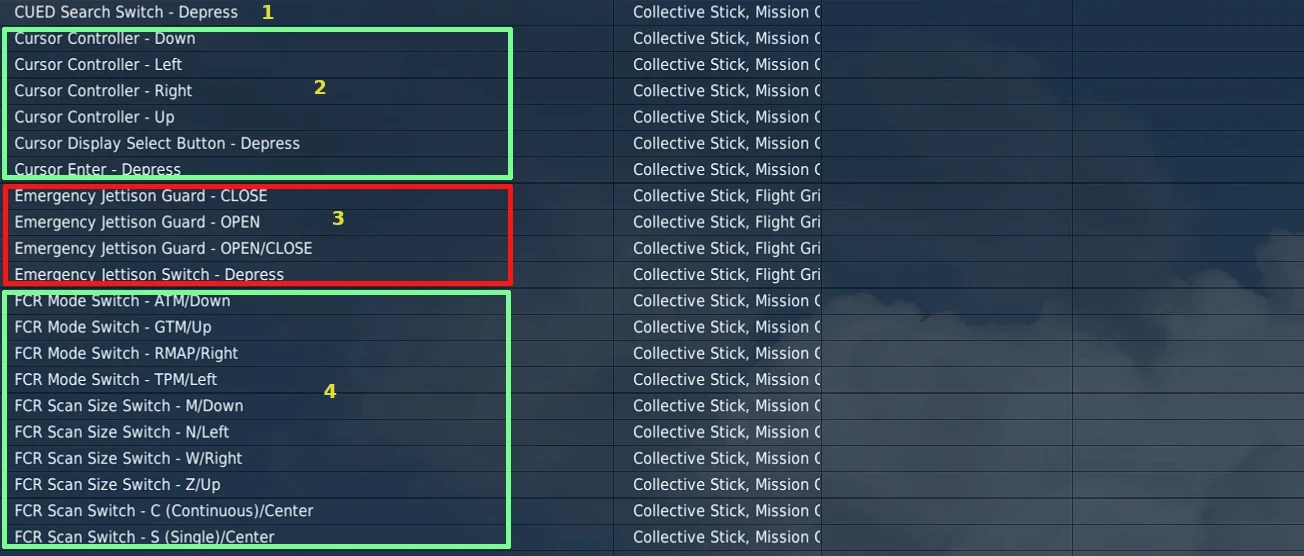

CUED Search Switch – Depress: - aktywuje wyszukiwanie celu przez radar FCR (Fire Control Radar) w miejscu wskazanym przez system lub sensora
Cursor Controller – Up / Down / Left / Right. Sterowanie kursorem systemów pokładowych: - wyboru celów - obsługi MFD - sterowania TADS - wyboru punktów na mapie
Cursor Display Select Button – Depress - wybór ekranu (MFD), którym steruje aktualny kursor - pozwala przełączać kontrolę między wyświetlaczami
Cursor Enter – Depress. Główny przycisk zatwierdzania wyboru kursora: - zaznaczania celów - wyboru opcji na MFD - potwierdzania punktów nawigacyjnych
Emergency Jettison Guard – CLOSE / OPEN / OPEN-CLOSE. Osłona zabezpieczająca system awaryjnego zrzutu uzbrojenia. Emergency Jettison Switch – Depress. Natychmiastowy zrzut całego uzbrojenia: - śmigłowiec jest przeciążony - potrzebne jest szybkie zmniejszenie masy - awaria uzbrojenia
FCR Mode Switch. Przełącznik trybu radaru FCR (Fire Control Radar): - ATM (Air Targeting Mode) – wykrywanie celów powietrznych - GTM (Ground Target Mode) – wykrywanie celów naziemnych - RMAP (Radar Map) – radarowa mapa terenu - TPM (Terrain Profile Mode) – profil terenu przed śmigłowcem FCR Scan Size Switch. Zmiana wielkości obszaru skanowania radaru: - N (Narrow) – wąski sektor - M (Medium) – średni sektor - W (Wide) – szeroki sektor - Z (Zoom) – bardzo wąski / powiększony sektor FCR Scan Switch. Sterowanie sposobem skanowania radaru: - C (Continuous) – ciągłe skanowanie - S (Single) – pojedyncze skanowanie

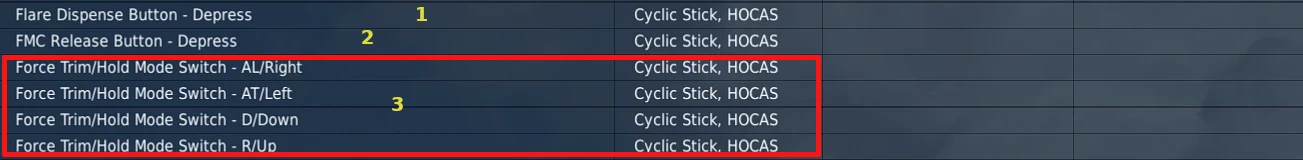

FMC Release Button – Depress
Przycisk zwolnienia FMC (Flight Management Computer).
Pozwala pilotowi chwilowo przejąć pełną manualną kontrolę nad śmigłowcem bez ingerencji automatyki stabilizacji: - gwałtownych manewrów - lotu na bardzo małej wysokości - unikania przeszkód lub ognia przeciwnika Po zwolnieniu przycisku system stabilizacji ponownie przejmuje kontrolę.
Force Trim / Hold Mode Switch. Przełącznik sterujący trybami Force Trim i Hold Mode – systemu stabilizacji lotu Apache. Force Trim/Hold Mode Switch – AL / Right. Aktywuje tryb Attitude Hold (AL): - system utrzymuje aktualne położenie śmigłowca w przestrzeni (kąt przechylenia i pochylenia) Force Trim/Hold Mode Switch – AT / Left. Aktywuje tryb Altitude Hold (AT): - system stara się utrzymać aktualną wysokość lotu Force Trim/Hold Mode Switch – D / Down. Tryb Disable: - wyłącza tryby utrzymywania parametrów lotu Force Trim/Hold Mode Switch – R / Up. Tryb Radar Altitude Hold: - śmigłowiec utrzymuje wysokość względem terenu mierzoną radarem wysokościowym, co jest szczególnie przydatne podczas lotów na małej wysokośc

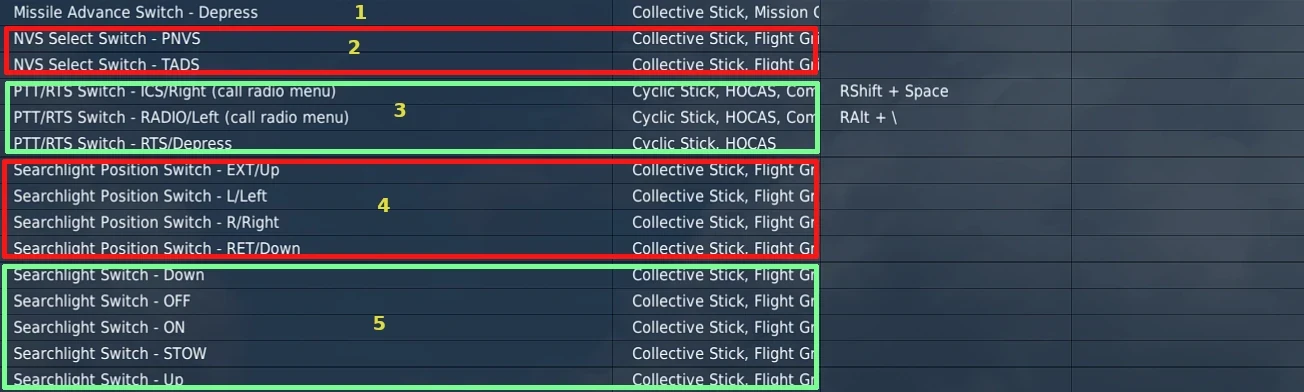

Missile Advance Switch – Depress: - przycisk przełączania kolejnej dostępnej rakiety w systemie uzbrojenia - pozwala wybrać następną rakietę w wyrzutni bez zmiany typu uzbrojenia.
NVS Select Switch – PNVS: - wybór PNVS (Pilot Night Vision Sensor) jako źródła obrazu dla pilota - sensor ten jest przeznaczony głównie do nawigacji nocnej i lotu na małej wysokości NVS Select Switch – TADS: - wybór TADS (Target Acquisition and Designation System) jako źródła obrazu - używany głównie do wyszukiwania i identyfikacji celów
PTT/RTS Switch – ICS / Right. Push-To-Talk dla ICS (Intercom System): - komunikacja wewnętrzna w załodze PTT/RTS Switch – RADIO / Left, Push-To-Talk dla radia pokładowego: - otwiera menu komunikacji radiowej w DCS PTT/RTS Switch – RTS / Depress. Aktywuje RTS (Radio Transmission System): - nadawanie przez wybrane radio
Searchlight (reflektor). Searchlight Position Switch – EXT / Up: - ustawia reflektor w pozycji wysuniętej (extend) Searchlight Position Switch – L / Left: - kieruje reflektor w lewo Searchlight Position Switch – R / Right: - kieruje reflektor w prawo Searchlight Position Switch – RET / Down: - chowa reflektor w kadłubie (retract)
Searchlight Switch – Down: - zmniejsza lub reguluje tryb pracy reflektora Searchlight Switch – OFF: - wyłącza reflektor Searchlight Switch – ON: - włącza reflektor Searchlight Switch – STOW: - chowa reflektor do pozycji transportowej Searchlight Switch – Up: - zwiększa tryb działania lub aktywuje reflektor

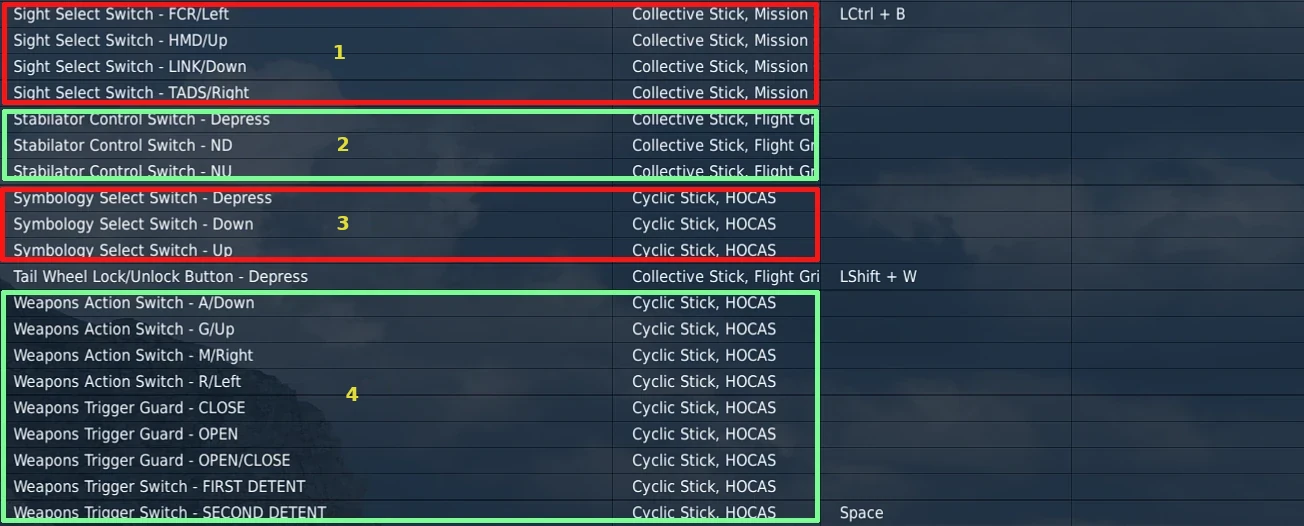

Sight Select Switch – FCR / Left: - wybiera FCR (Fire Control Radar) jako sensor celowania Sight Select Switch – HMD / Up: - wybiera celownik hełmowy (IHADSS) jako system celowania Sight Select Switch – LINK / Down: - wybiera dane celu z systemu datalink Sight Select Switch – TADS / Right: - wybiera TADS jako główny system celowania
Stabilator Control Switch – Depress: - aktywuje sterowanie stabilizatorem ogonowym Stabilator Control Switch – ND: - przechyla stabilizator w dół Stabilator Control Switch – NU: - przechyla stabilizator w górę
Symbology Select Switch – Depress: - przełącza tryb wyświetlanych symboli Symbology Select Switch – Down: - zmienia zestaw symboli na wyświetlaczu Symbology Select Switch – Up: - przełącza na inny zestaw danych wyświetlanych na IHADSS
Tail Wheel Lock / Unlock Button – Depress: - blokuje lub odblokowuje koło ogonowe podczas kołowania i startu
Weapons Action Switch – A / Down: - wybór ATA (Air-to-Air) – uzbrojenie powietrze-powietrze Weapons Action Switch – G / Up: - wybór Gun (działko 30 mm) Weapons Action Switch – M / Right: -wybór Hellfire Missile Weapons Action Switch – R / Left: - wybór rakiet Hydra 70 Weapons Trigger Guard – CLOSE: - zabezpiecza spust uzbrojenia Weapons Trigger Guard – OPEN: - odbezpiecza spust Weapons Trigger Guard – OPEN/CLOSE: - przełącza stan zabezpieczenia Weapons Trigger Switch – FIRST DETENT. Pierwszy stopień spustu: - najczęściej używany do aktywacji lasera lub pomiaru odległości Weapons Trigger Switch – SECOND DETENT. Drugi stopień spustu: - powoduje odpalenie uzbrojenia (działko lub rakiety)
